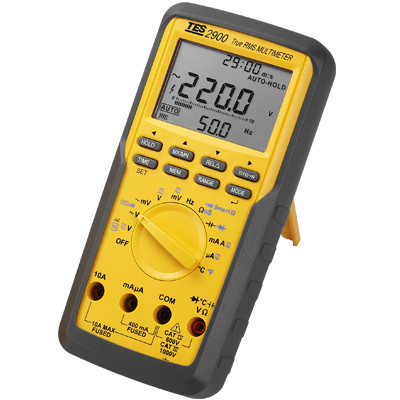

TES-2900
真有效值三用電表
產品特點Product Features
- 智慧型電阻為低電阻量測。可以用來測量設備上的接地電阻，可藉由消 除接地線電流和接地線上殘餘直流電壓來進行偏移補償。以提高準確度。
- 變頻裝置 (VFD) 之電壓及頻率測量。
- 低阻抗(Lo – Z) 電壓測量以去除假性電壓。
- 檢查三相相序。
- 讀值鎖定、自動鎖定及峰值鎖定模式。
- *大值、*小值及平均值記錄模式。
- 相對值顯示。
- 計頻器 (自動換檔)。
- K，J 熱電耦溫度測量。
- 電容測量。
- 資料記憶及讀取功能。
交流電壓 (交流測量為AC耦合及有效於測量檔位之 3 %至100 %範圍內)
|
檔位 |
解析度 |
準確性 |
|||||
|
45 – 65Hz |
15 – 200Hz |
200 – 440Hz |
440Hz – 1kHz |
1 – 5kHz |
5 – 20kHz |
||
|
999.9 mV |
0.1 mV |
±(0.7%+4) |
±(1.0 % + 4) |
±(2%+4) |
±(2%+20) [1] |
||
|
9.999 V |
0.001 V |
||||||
|
99.99 V |
0.01 V |
±(0.7%+2) |
±(2%+4) [2] |
無規格 |
|||
|
999.9 V |
0.1 V |
無規格 |
|||||
|
VFD |
±(1.0%+4) |
+1.0%+4 -6.0%-4 [3] |
無規格 |
無規格 |
無規格 |
||
|
[1] 低於 10 % 範圍檔，加12位 [2] 頻率範圍: 1 至 2.5 kHz [3] 當啟用濾波器功能時，於440 Hz 下規格為 -1 % 至 -6 % |
|||||||
直流電壓、電導及電阻測量
|
功能 |
檔位 |
解析度 |
準確性 |
|
mV dc |
999.9 mV |
0.1mV |
±(0.1 % + 1) |
|
V dc |
9.999 V |
0.001 V |
±(0.05 % + 1) |
|
99.99 V |
0.01 V |
||
|
999.9 V |
0.1 V |
||
|
Ω |
999.9 Ω |
0.1 Ω |
±(0.2 % + 2) [2] |
|
9.999 kΩ |
0.001 kΩ |
±(0.2 % + 1) |
|
|
99.99 kΩ |
0.01 kΩ |
||
|
999.9 kΩ |
0.1 kΩ |
||
|
9.999 MΩ |
0.001 MΩ |
||
|
50.00 MΩ |
0.01 MΩ |
±(1.0 % + 1) [1] |
|
|
nS |
99.99 nS |
0.01 nS |
±(1.0 % + 10) [1,2] |
|
[1] 在50 MΩ檔位測量大於30 MΩ時，加上0.5 %讀值及在100 nS 檔位測量低於 [2] 使用相對值功能補償偏移值 |
|||
溫度
|
熱電耦型式 |
檔位 |
準確性 |
|
K |
-40 至 500℃ (-40 至 932℉) |
±0.3%±1℃(2℉) |
|
J |
-40 至 500℃ (-40 至 932℉) |
|
|
[1] 不包含熱電耦棒之誤差 [2] 準確性規格是假定室溫穩定於 ±1 °C內。如室溫變化 ± 5 °C時須2小時後才能適用此規格。 |
||
交流電流
|
功能 |
檔位 |
解析度 |
負載壓降 |
準確性 |
|
μA ac |
999.9μA |
0.1μA |
100μV/μA |
±(1.0 % + 2) |
|
9999μA |
1μA |
100μV/μA |
||
|
mA ac |
99.99 mA |
0.01 mA |
1.8 mV/mA |
|
|
400.0 mA |
0.1 mA |
1.8 mV/mA |
||
|
A ac |
9.999 A |
1 mA |
0.03 V/A |
|
|
交流測量為AC耦合，有效值響應，及有效於測量檔位之 3 % 至 100 % 範圍內， 除了 400 mA檔位 (5 % 至 100 % 範圍) 及 10 A 檔位 (15 % 至 100 % 範圍) |
||||
直流電流
|
功能 |
檔位 |
解析度 |
負載壓降 |
準確性 |
|
μA dc |
999.9μA |
0.1μA |
100μV/μA |
±(0.2 % + 4) |
|
9999μA |
1μA |
100μV/μA |
±(0.2 % + 2) |
|
|
mA dc |
99.99 mA |
0.01 mA |
1.8 mV/mA |
±(0.2 % + 4) |
|
400.0 mA |
0.1 mA |
1.8 mV/mA |
±(0.2 % + 2) |
|
|
A dc |
9.999 A |
1 mA |
0.03 V/A |
±(0.2 % + 2) |
電容
|
檔位 |
解析度 |
準確性 |
|
10.00 nF |
0.01 nF |
±(1.0 % + 2) [1] |
|
100.0 nF |
0.1 nF |
|
|
1.000 μF |
0.001 μF |
±(1.0 % + 2) |
|
10.00 μF |
0.01 μF |
|
|
100.0 μF |
0.1 μF |
|
|
9999 μF |
1 μF |
|
|
[1] 使用薄膜電容或更佳者，使用相對值模式以去除雜散殘餘值 |
||
二極體
|
檔位 |
解析度 |
準確性 |
|
9.999 V |
0.001 V |
±(1.0 % + 1) |
3f三相相序指示
|
檔位 |
頻率響應 |
過載保護 |
|
80V to 480V |
50Hz / 60Hz |
1000V |
頻率
|
檔位 |
解析度 |
準確性 |
|
99.99 Hz |
0.01 Hz |
±(0.005 % + 1) [1] |
|
999.9 Hz |
0.1 Hz |
|
|
9.999 kHz |
0.001 kHz |
|
|
99.99 kHz |
0.01 kHz |
|
|
[1] 自 0.5 Hz 至 100 kHz及脈寬 >2μs |
||
計頻器靈敏度及觸發位準
|
輸入檔位 |
*小靈敏度 (正弦波有效值) |
觸發位準近似值 (DCV功能) |
|
|
5 Hz – 10 kHz |
0.5 Hz – 100 kHz |
||
|
999.9 mV dc |
70 mV (to 400 Hz) |
70 mV (to 400 Hz) |
40 mV |
|
999.9 mV ac |
150 mV |
150 mV |
- |
|
9.999 V |
0.3 V |
0.7 V |
1.7 V |
|
99.99 V |
3 V |
7 V (≤140 kHz) |
4 V |
|
999.9 V |
30 V |
70 V (≤14.0 kHz) |
40 V |
週期比 (Vdc 及 mVdc)
|
檔位 |
準確性 |
|
0.0 % to 99.9 % [1] |
在 ± (0.2 % per kHz + 0.1 %) 內對上升時間 < 1 μs. |
|
[1] 0.5 Hz 至 100 kHz，脤寬 >2 μs。脈寬範圍是決定自信號頻率。 |
|
輸入特性
|
功能 |
過載保護 |
輸入阻抗 (nominal) |
共態拒斥比 (1 kΩ不平衡下) |
常態拒斥比 |
||||||
|
|
1000V rms |
10MΩ<100pF |
> 120 dB at dc, |
> 60 dB at 50 Hz or 60 Hz |
||||||
|
1000V rms |
> 120 dB at dc, 50 Hz or 60 Hz |
> 60 dB at 50 Hz or 60 Hz |
|||||||
|
|
1000V rms |
10MΩ<100pF (ac-coupled) |
> 60 dB, dc to 60 Hz |
|
||||||
|
|
|
開路測試電壓 |
滿刻度電壓 |
短路電流近似值 |
||||||
|
To 6MΩ |
5MΩ or 60 nS |
1kΩ |
10kΩ |
100kΩ |
1MΩ |
10MΩ |
50MΩ |
|||
|
W |
1000V rms |
<2.8 V dc | <850mV dc | <1.3V dc |
500μA |
100μA |
10μA |
1μA |
0.2μA |
0.1μA |
|
|
1000V rms |
<2.8 V dc |
2.200 V dc |
1.0 mA typical |
||||||
電源:006P DC9V電池
重量/尺寸: 約370g / 186mm(長)×84mm(寬)×51mm(厚), (7.32"L×3.31"W×2.0"T)
附件:測試棒、電池及說明書
