产品详情
简单介绍：
台湾孕龙16通道逻辑分析仪LAP-B(702000X)台湾孕龙16通道逻辑分析仪LAP-B(702000X)台湾孕龙16通道逻辑分析仪LAP-B(702000X)
详情介绍：

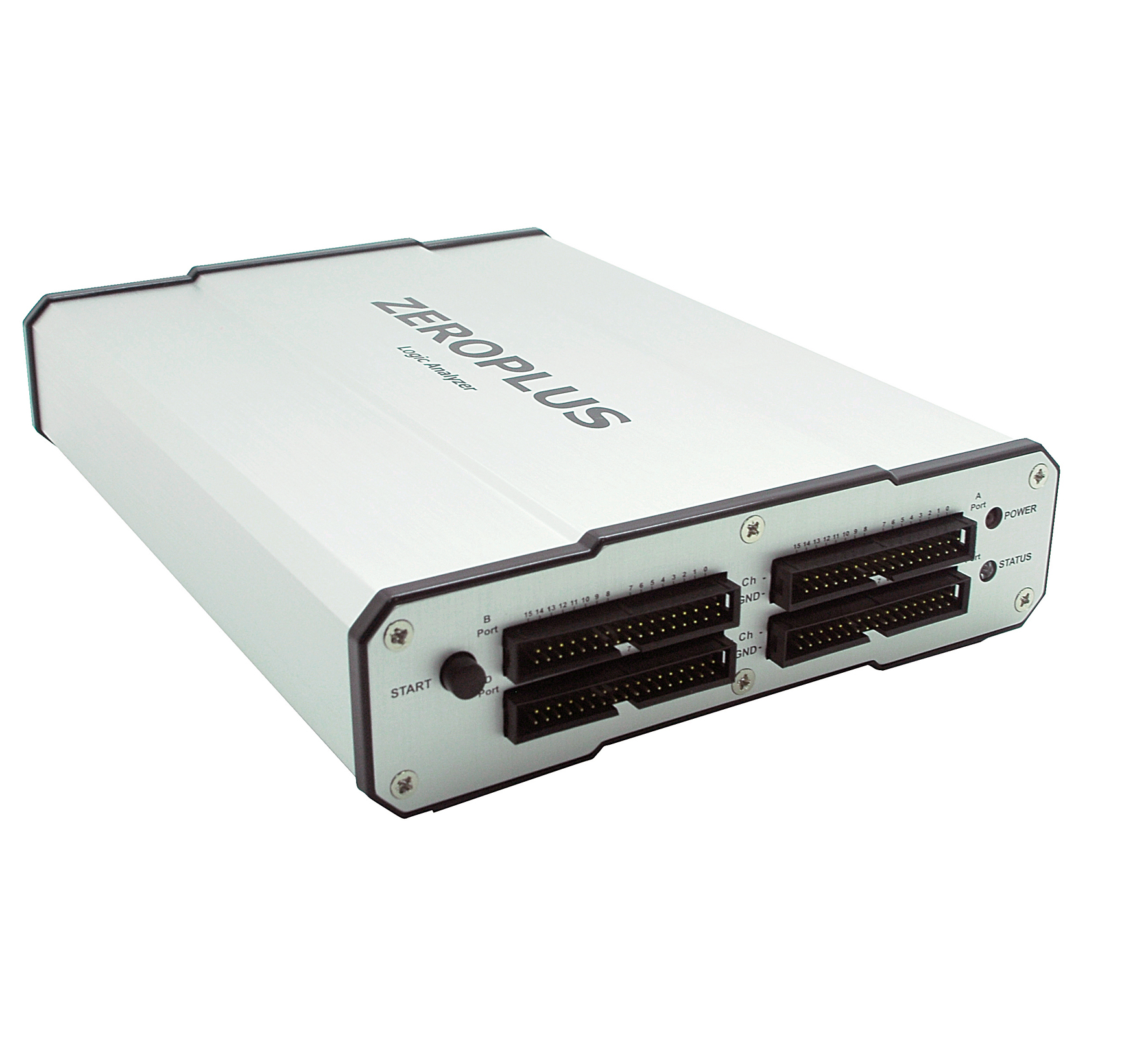

台湾孕龙16通道逻辑分析仪LAP-B(702000X)
台湾孕龙16通道逻辑分析仪LAP-B(702000X)
|
【 产品规格 】
|
|
| 取样频率 | 内部(时序)(异步) 100Hz~333MHz/100MHz~500MHz/200MHz~1GHz 外部(状态)(同步) Max150MHz/ N/A / N/A |
| 待测信号 | 频宽: 200MHz 触发电压范围: -6V~+6V 触发电压分辨率: 0.1V |
| 内存 | 内存容量: 140Mbits 每通道内存深度: 2Mbits |
| 支持系统 | Windows 2000 / XP / Vista / Win 7 |
| 传输接口 | USB2.0(1.1) |
| 软件功能 | 操作接口语言: 简体/繁体/英文 时基范围: 5ps~10Ms 波形垂直缩放比例: 1~5.5 波形数据压缩: *大1Mbits x 4G 波形触发分页*大值: 1~8192页 滤波功能及滤波功能延迟: YES 波形宽度显示: YES 波形触发延迟: YES 可增加定位棒: YES 定位棒自动贴近功能: YES 软件自动升级: YES 可选择分析数据的范围: YES 资料统计: YES 自动存档: YES 总线协定分析: YES 数据比对: YES 总线Latch功能: YES 总线封包列表功能: YES 封包列表汇出功能: YES 总线封包触发: YES |
| 相位误差 | < 1.5ns |
| 韧体在线更新 | YES |
| 电源 | AC100~240V , 50~60Hz |
| *大输入电压 | ±30V |
| 输入阻抗 | 500KΩ / 10pF |
| 安规认证 | FCC / CE |
| 产品体积 | 250mm * 170mm * 47mm |
| 触发 | 触发通道:64CH / 32CH / 16CH 触发方式: Pattern/Edge/Pulse Width/AND/OR 触发延后:yes 触发阶层:16阶 触发计数:1~65535 |
| Double模式 | 不支持 |
| 堆栈功能 | 不支持 |
| 请注意 | channel Port与GND Port的位置 A、B、C、D Port 一律上排为channel，下排为GND |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主机 |
 |
||||
| 250mm*170mm*47mm/1200g | ||||
 |

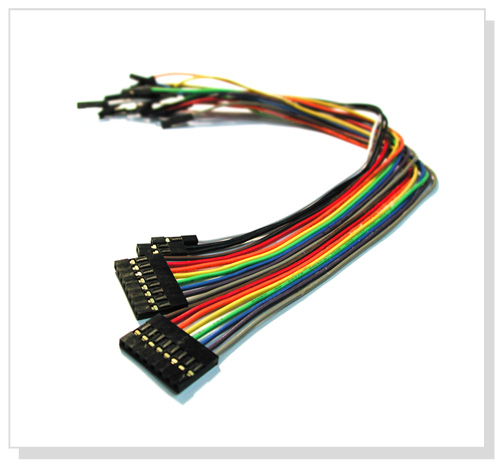

测试线 (25cm) |
 |
 |
|

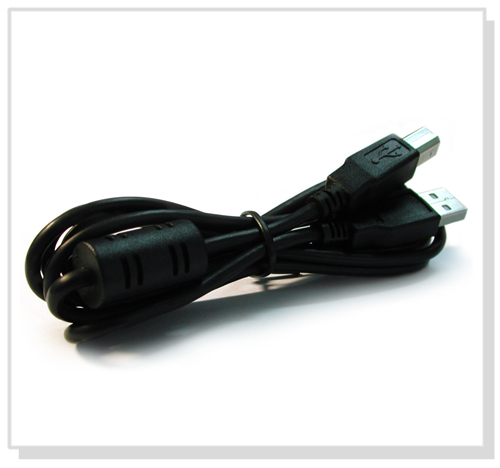

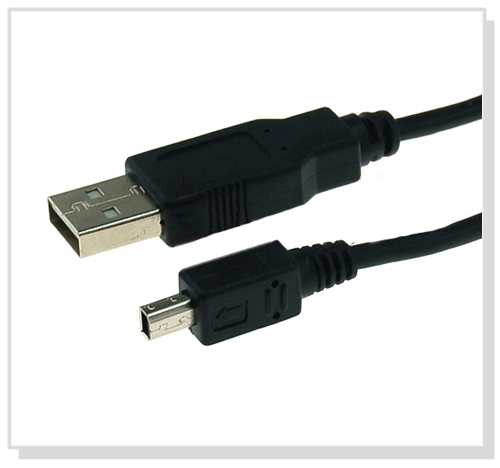

USB线 |
 |
 |
|

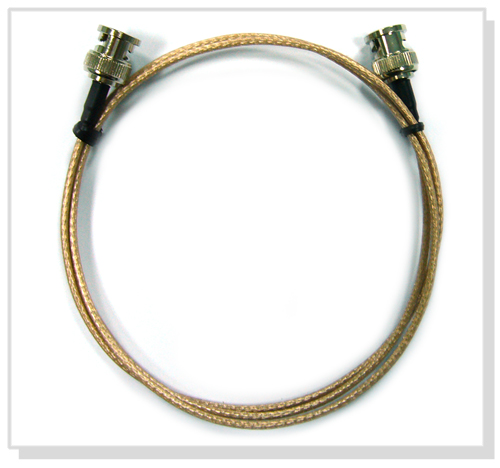

BNC线 |
 |
|

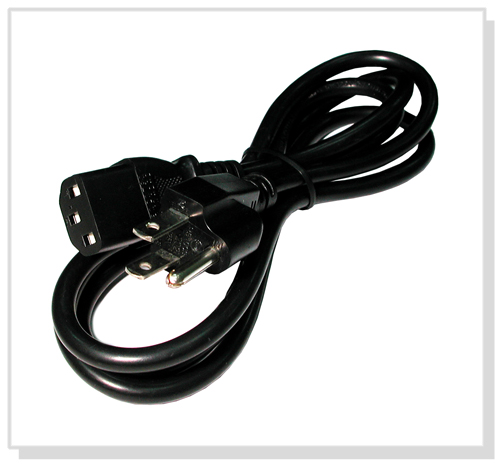

电源线 |
 |
|
安装光盘 |
 |
|
快速安装手册 |
 |
|
携带包 |
台湾孕龙16通道逻辑分析仪LAP-B(702000X)
